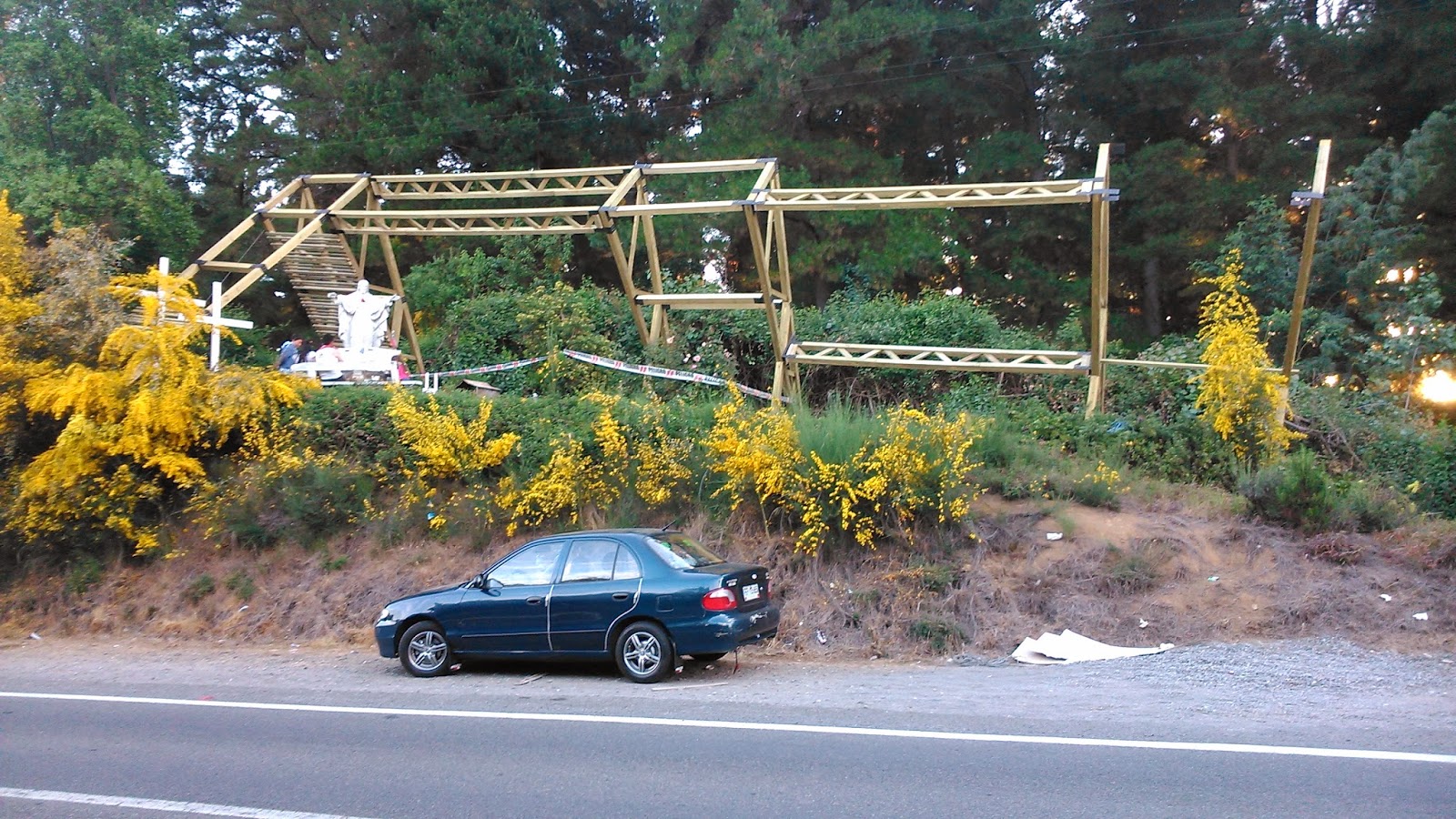

Cenotafio Popular, aproximación a la construcción
Luego
de la aprobación del proyecto, se trabaja en los detalles de uniones, piezas y
vigas que soportarían esta estructura.
Las
secciones más largas debieron modificarse, por lo tanto sus vigas también, sus
uniones y su forma. Estas pasaron de ser vigas cuadradas a vigas reticuladas
que trabajaban en conjunto con su compañera; dos vigas reticuladas distanciadas
a cierta medida, pero que trabajan juntas unidas en varias secciones entre sí.
Se
trabajó de una forma más coherente la forma de las cerchas invertidas que
sujetan la estructura, trabajándolas desde un pie a casi la mitad de la
distancia que recorren y que soportaría la mayor parte del peso que la
estructura ejercería, ya que la pata trasera trabajaría de distinta manera y
tendería a levantarse por el peso propio del otro extremo (como un “balancín”).
En la
sección superior no sería este un problema, ya que las dos cerchas de esta zona
descansan sobre un tercer apoyo que uniría la cima con el suelo por un largo
pilar.
El
tamaño de las fundaciones varió, ya que por cálculo las fundaciones de las
cuatro cerchas ubicadas en las secciones baja y media debían medir 70 x 70
centímetros y poseer mínimo una profundidad de 90 centímetros.
Las
placas debían ser de acero con un espesor de 3 milímetros y con pernos grado 2
de 6” x 1/2” para poder soportar la fuerza y el peso con que trabajarían las
uniones del proyecto.
Las
secciones de madera se armarían de 3 piezas de 2” x 6”en todas las vigas,
cerchas y pilares, exceptuando las diagonales de las cerchas que serían de 2” x
4” y las vigas reticuladas que se conformarían de 3 piezas de 2” x 4”.
La
estructura del plano que queda sostenido por las vigas reticuladas se arma con
2 piezas de 2” x 4” y cruces de 2” x 3”. Para de esta manera sostener los
planos que darían sombra al lugar.
Los
planos serán de un entablado irregular, con listones de 1” x 2”, 2” x 2”, 2” x
3” y de 1” x 3”. Con un ritmo que nace de replicar la geomorfología del lugar,
con altos, bajos y llanos.
El
suelo se trabaja con una cama de ripio y construyendo 5 escalones que ayudarían a una subida más
cómoda.
